2012/12/28
■ [z80]自作Z80 CP/Mマシン(32)
中日電工さんのE-80プロジェクトは、クライアントの方の意向でデザインやフロントパネルの回路がTTLで構成されていたりと、IMSAI8080を意識した物になっています。
元々IMSAI8080はAltair8800の互換機であり、Altairの製造元のMITS社が小さな会社で部品の調達や品質でてこずっているうちにIMSAIなどのサードパーティの活躍を許してしまったようです。 ちなみに私は実物を見たことも触ったこともありません（笑 （参考までに AltairやIMSAIが発表された当時の様子は青空文庫の「パソコン創世記」などをみると何となく様子がわかります）
※@ITの「パソコン創世記」連載
ところで現在使っているZ80(CP/M)シミュレータのz80packですが、実はAltairとIMSAIのエミュレータのソースも同梱されていて、やっとビルドできたので動かしてみました。
フロントパネルライブラリが凝り過ぎです（爆。 OpenGLでアクセラレータが使えないと動かない上にubuntu12.04ではバージョンが合わないのかビルドできませんでした。 結局、Ubuntu(64bit)上のVirtualBOXにVineLinux6.1(32bit DVD/USB版)をインストールし、更に足りないライブラリをインストールしビルドしました。
しかも、3Dアクセラレーションを要求するのは伊達じゃなく、パネルのスイッチをパチパチやってメモリに書込み、動作させながらマウスでグリグリ筐体を回したりできます（爆
でも、やっぱり私はAltair8800の方が好みですね（笑
関連エントリ&リンク:
2012/12/20
■ [z80]自作Z80 CP/Mマシン(31)
引続き中日電工さんのZ80ミニコン Ｅ−８０プロジェクト勝手に応援(便乗？)企画のZ8S180の話題です。
このZ8S180は馴染みが薄く（日本語では）ググってもあまり見つかりませんが、現在ZILOGのサイトでZ8S180で出てくるドキュメントは以下の通りです、結構いっぱいあります（汗。
- Application Note
- Product Specification (Data Sheet)
- Technical Note
- User Manual
なかなか充実してます、ざっと見てみると前回のエントリで紹介したユーザーズマニュアル(UM0050)よりもデータシート(DS0060)の方が良いようです。 またAN0063に20MHz時のメモリのアクセスタイムの計算方法などもあります（ちなみみに20MHzで60nsのROM/SRAMだそうです)。
さらに、テクニカル・ノート(TN0053)を見るとどうやらZ8S180はリビジョン違いのチップが存在し、互換性に問題があるらしく両方を併売しているようです（爆。
オリジナルのZ8S180がSL1960 Rev. K で、改良版？が SL1919 Rev. N らしいです、違いは最高クロックが20MHz→33MHz(5V)、UARTが512Kbpsまでに、DMAの改良、システムクロックの2倍モード、LOW POWER SLEEPモード、低雑音クリスタルオプション、Φ出力の停止、3.3V@20MHzのサポートなど。
UARTに関しては、SCCライクな16bitカウンタのBRG(ボーレイトジェネレータ)や受信バッファ(4バイトのFIFO)が追加されています。
それから、クロックに関してはI/Oアドレス1FHのCPU Control Register(CCR)のD7ビットで分周(÷1又は÷2)が、アドレス1EHのClock Multiplier Register(CMR)のD7ビットで×2(clock-doubler)の設定があり、10〜16MHz（クリスタル/外部クロック？）を内部20〜32MHzに変換できるようです。
DigiKeyなどで両方売ってるようです。
関連エントリ&リンク:
2012/12/12
■ [z80]自作Z80 CP/Mマシン(30)

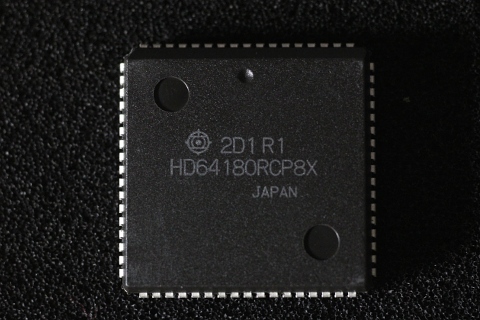

前回のエントリで中日電工さんのＥ−８０プロジェクトに関するコメントをいただきましたので、ちょっと脱線してこちらの話題です。 と言ってもAKI-80の次はHD64180（Ｅ−８０で採用されたZ8S180の元になったCPU）をイジる予定だったので、少し前に日立の日本語マニュアルとS-DIPとPLCCパッケージの物をヤフオクでゲットしてあったりします（笑
DIPパッケージの画像はこちら
さて、Z8S180ですがHD64180Zとさほど変わりはないようで、3.3V版のZ8L180があったり、バスのタイミングが調整できたり、クロックがDC〜33MHzだったりといったところです（wikipediaのZ180のページにSPIとI2Cの記述がありますが誤りで、搭載して無い）。
Z8S180は現行品なのでZILOGのサイトにマニュアル(PDF英文*1)が普通にあります。
- (*1) "Z8018x Family MPU User Manual UM005003-0703"
サイト上部のナビゲーションの Tools and Software -> Documentation -> Microcontrollers -> Classic Products -> Z180 -> Z8S180 に、その他のドキュメントもあります。
