2012/12/08
■ [z80]自作Z80 CP/Mマシン(29)
AKI-80の64KフルRAM化は、TMPZ84C015がリセット後は必ずアドレス0000hから実行するためにROMとRAMを切替える回路が必要なので、バンク切替え回路などを組むのが一般的でした。 でも、ブレッドボードZ80マイコンのように、RAMに直接プログラムを書き込むことにすればROMレスにできるので良さそうです。

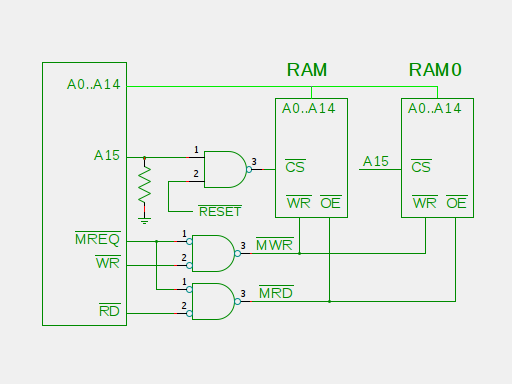

元々のRAMと同じ256KbitのRAMを増設する場合は、28pinのROMソケットをRAM(DIPパッケージ)用に流用するか、SOPパッケージのRAMで亀の子増設ですね（笑

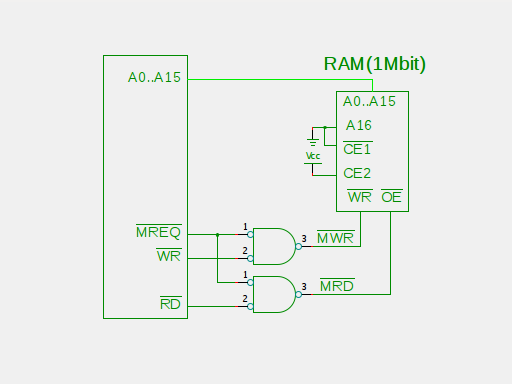

私が一番最初に買ったAKI-80はCPU、RAM、7400、7432も自分でハンダ付けするものでしたが、そのうちに実装済みになっていきました。 そんな訳？でフラットタイプですがRAMを1MbitのS-RAM（M68AF127Bなら秋月で200円！）に換装すると更に回路が簡単になります。
参考リンク: AVRとZ80でCP／Mの改良
ところで、中日電工さんでＥ−８０プロジェクトという「ＣＰ／Ｍが走る８ビットミニコン」の開発が進んでいるようです、どうやらスイッチの感じがIMSAIっぽくて期待大です。 ちなみにIMSAI2方はeZ80の50MHzでS-100BUSカードの他にATXマザーも搭載可能？らしい、、（謎
中日電工さんのE-80はCPUにZ8S180(PLCC)を採用してます。 このCPUはZ80の改良版である日立HD64180を後に本家ザイログがさらに改良を重ねた現行品で、元々CP/Mマシン向けに改良されたCPUなのでおあつらえむきですね。
参考リンク: Z80の研究
関連エントリ&リンク:
コメント
e.naka 『Z180はIXとIYレジスタの分割やRレジスタでハマった覚えが』 (12/08 19:03)
e.naka 『Z8S180ってSPI内蔵なのか。SDカードがつながるｗ』 (12/08 19:04)
mosaku 『するとIMSAIに類似したマイコンを目指しているということですね。IMSAI2?何か意味深です。』 (12/08 23:49)
kyo 『e.nakaさん＞ wikipediaのZ180のページ間違ってるんじゃないですかね？』 (12/12 21:21)
kyo 『mosakuさん＞ IMSAIっぽい ez80マシン(とATXケース)みたいですよww』 (12/12 21:24)
