■ [arduino] PS/2キーボードつないでみた（２）

忘れないうちに Fritzingで配線図を書いてみました

拡大 Arduino_PS2KB_1_ブレッドボード.jpg

ソフトの方は

1. Arduinoのサイトの Reference - Libraries - PS2Keyboard からリンクしている PS2Keyboard Libraryから PS2Keyboard.zip をダウンロード(現在の最新版はversion 2.4)。
2. 解凍してから Arduino IDEの librariesフォルダの中にコピー
3. Arduino IDEを立ち上げ メニュー [ファイル]-[スケッチの例]-[PS2Keyboard]-[Simple_Test]を開く
4. const int DataPin = 2; const int IRQpin = 3; に変更
5. コンパイルして書き込みすると、 シリアルモニタにキー入力した文字が表示される

追記： PS2Keyboard ver2.4では日本語キーボードのキーマップに対応していません、私は試していませんが PS2Keyboard.cppとPS2Keyboard.hの差し替えで対応できるみたいです。　詳しくは まごころせいじつ堂さんのページを参照。

それから、以前作ったハードウェアキーボードアクセラレータがQuckey2になって CPUがH8/3664からATMEGA328Pに変更されていました（笑

参考: Arduinoに関するエントリ 、 キーボードに関するエントリ

■ [arduino] PS/2キーボードつないでみた

今さらながらarduinoはじめました（笑

で、早速Ｌチカを、、と思ったらUSBケーブルでPCに繋いだらチカチカしてました（爆

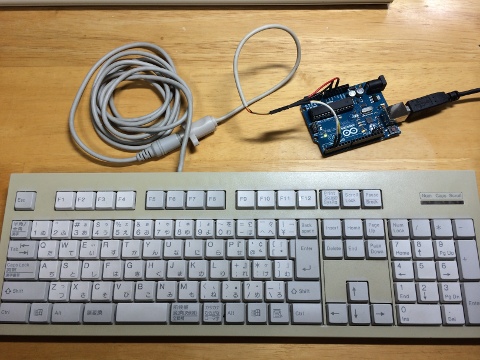

しょうがないんで、PS2Keyboard library焼いてPS/2キーボードつないでみました、

うわさ通りに超簡単ですね〜

参考: Arduinoに関するエントリ 、 キーボードに関するエントリ
