2014/04/27
■ [arduino] PS/2キーボードつないでみた（２）

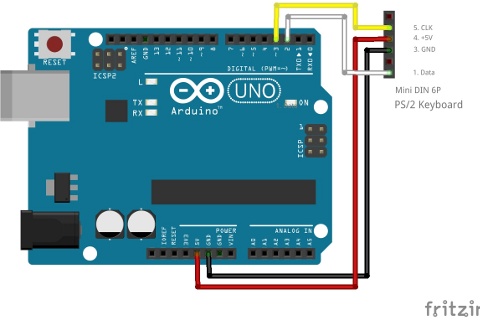

忘れないうちに Fritzingで配線図を書いてみました
拡大 Arduino_PS2KB_1_ブレッドボード.jpg
ソフトの方は
- Arduinoのサイトの Reference - Libraries - PS2Keyboard からリンクしている PS2Keyboard Libraryから PS2Keyboard.zip をダウンロード(現在の最新版はversion 2.4)。
- 解凍してから Arduino IDEの librariesフォルダの中にコピー
- Arduino IDEを立ち上げ メニュー [ファイル]-[スケッチの例]-[PS2Keyboard]-[Simple_Test]を開く
- const int DataPin = 2; const int IRQpin = 3; に変更
- コンパイルして書き込みすると、 シリアルモニタにキー入力した文字が表示される
追記： PS2Keyboard ver2.4では日本語キーボードのキーマップに対応していません、私は試していませんが PS2Keyboard.cppとPS2Keyboard.hの差し替えで対応できるみたいです。 詳しくは まごころせいじつ堂さんのページを参照。
それから、以前作ったハードウェアキーボードアクセラレータがQuckey2になって CPUがH8/3664からATMEGA328Pに変更されていました（笑
参考: Arduinoに関するエントリ 、 キーボードに関するエントリ
コメント
mosaku 『配線図がわかりやすくGoodですね。PS2Keymap_Japanese指定できれば、「いいね」が増えます(笑)。』 (04/28 19:27)
kyo 『ですね〜、後で追記しますwwww』 (04/29 11:02)
