2012/01/04
■ [z80]自作Z80 CP/Mマシン(4)

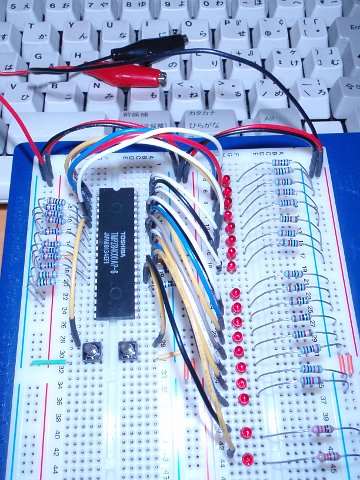

先日ヤフオクでゲットした中古のZ80(東芝TMPZ84C00AP-6)ですが、ブレッドボードで簡単な回路を組んでチェックしました。

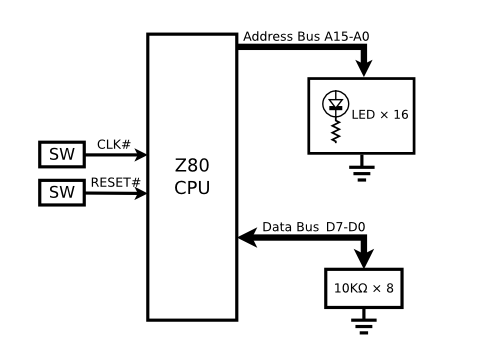

回路はこんな感じ、
リセットとクロックはプッシュSWで手動、データバスはD0〜D7全部を抵抗でプルダウン、アドレスバスA0-A15全部、M1#とRFSH#に抵抗+LEDを直結、モニタできるようにしました、ROMもRAMもありません（笑。
リセット後、クロックSWを何回も押すと（データバスがプルダウンしてあるため)0x00=NOPを延々と実行します。 Z80はNOPを4クロックで実行するため、クロックSWを4回押すごとにアドレスバスが+1していきます。
参考: Z80に関するエントリ、 動画（ニコニコ）はこちら
2012/01/02
■ [z80]自作Z80 CP/Mマシン(3)
Z８０のマニュアルに載ってる最小構成では制御用ボードにはいいですがROMライタが必要ですし、ここはやはり自作マイコンといえばLEDとスナップスイッチがならんだコンソールパネルからパチパチ書き込みたいですね。

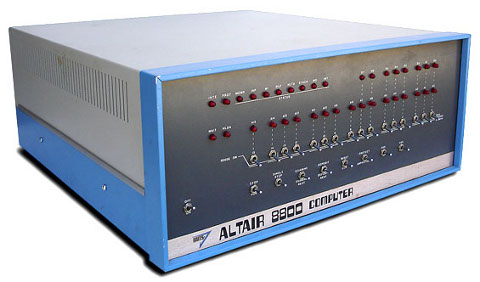

Artail8800 Obsolete Technology Websiteより。

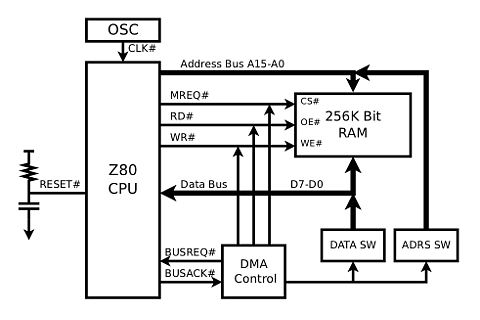

CPU＋RAMのみで、手動DMAでメモリの読み書きをする当時の一般的な構成だと
こんな感じですが、配線量が多くなりそうでブレッドボードで組むのには少し大変そうです。
参考: Z80に関するエントリ、 動画（ニコニコ）はこちら
2012/01/01
■ [z80]自作Z80 CP/Mマシン(2)
使用するデバイスは基本CｰMOSでフラットパッケージやSOPもアリとし、場合によってはAVRなども使用します。
まずは第１段階として、Z80CPUの動作確認用に最小構成でブレッドボードに組んでみることにします。

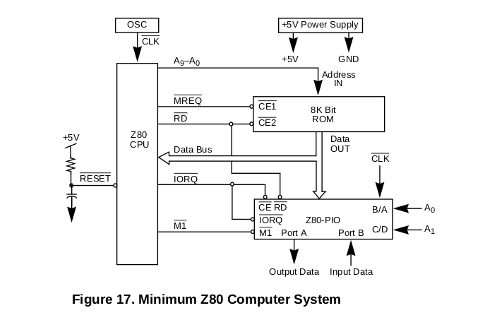

ちなみに、ZilogのサイトのZ８０マニュアルを見ると、最小構成として以下の回路が載っています。
肝心なZ80CPUの他には、５Vの電源、クロックのオッシレータ、ROM（なぜか1Kバイト）、Z８０PIO(８ビット×２パラレルポート）とRAMなしの組込み系の制御ボード仕様ですね、、

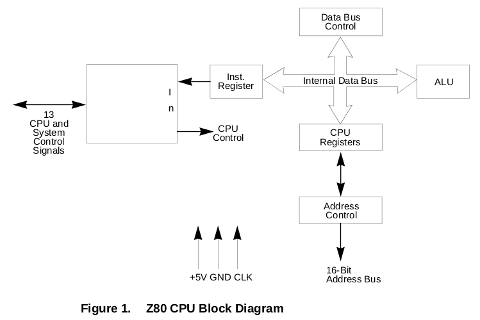

ついでですから、マニュアルのZ80CPUのブロック図を見ると、、
何だか手抜きっぽいのは置いておいて（＾＾；；
ALU（演算論理装置）とCPU Register、Inst.Register以外は制御回路だけです。 ROMやRAM、入出力ポートはおろかタイマ、シリアルポートもありませんし、リセットやクロック回路もありません。

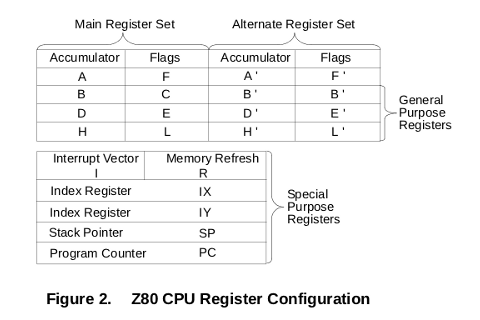

さらにZ80CPUレジスタの割付をみると、、
データ格納など汎用的に使えるのは、A,B,C,D,E,H,L,A',B',C',D',E',H',L'の8ビットレジスタ×１４本と、IX,IYの１６ビットレジスタ×２本の合計１８バイト分です。
注：図の中では、A（Acc:アキュムレータ)とIX,IY（インデックスレジスタ）は特殊用途で汎用レジスタになっていませんが、あまりひねらなくても値を入れておくのには使えます。
F(フラグレジスタ）やSP（スタックポインタ）、I（割り込みベクタ）、R（リフレッシュカウンタ）を汎用的に使うのは難しいです。（逆手に取って裏技的に使う例もありますが、、）
