2012/01/10
■ [z80]自作Z80 CP/Mマシン(7)

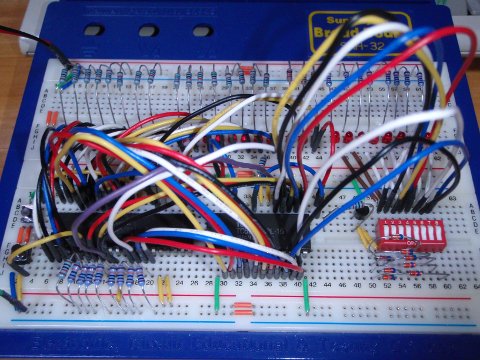

ブレッドボードZ80マイコンにRAM(TC5564APL-15)を追加しました、ジャンパ線をほとんど使ってしまった上に、長すぎで格好悪いです（笑い）。
これでROM(1byte DIP-SW)とRAM(8Kbyte)がそろいましたし、RAMにプログラムを書き込んで実行することも出来ます。
書込みはDMAを使わずにメモリに書き込みます、クロックはあいかわらずのプッシュSWの手動ですが、、（＾＾；
ＴＴＬでＣＰＵ(i8080)のキットでお馴染みの中日電工さんで新連載「ワンボードマイコンでＣＰ／Ｍを！」が始まりました、楽しみです！
参考: Z80に関するエントリ、 動画（ニコニコ）はこちら
2012/01/08
■ [z80]自作Z80 CP/Mマシン(6)

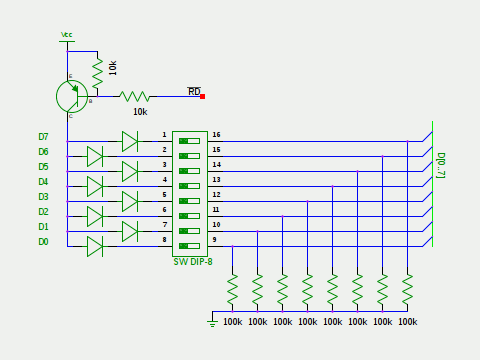

ブレッドボードZ80マイコンに追加したDIP-SWの回路です、CPUのリードストローブでデータバスにDIP-SWの値を乗せます。 クロックSWとデータSWをパチパチして任意の命令を実行させてみることが出来きて、なかなか面白いです。
Z80のブロック転送命令は、1度命令をフェッチした後は指定回数まで（メモリリード-メモリライト）だけを繰り返すの方と思ってたんですが、実際は（命令読込み-メモリリード-メモリライト）の３ステップの、命令読込みも毎回繰り返すんですねぇ、、知らなかった（笑
参考: Z80に関するエントリ、 動画（ニコニコ）はこちら
2012/01/06
■ [z80]自作Z80 CP/Mマシン(5)

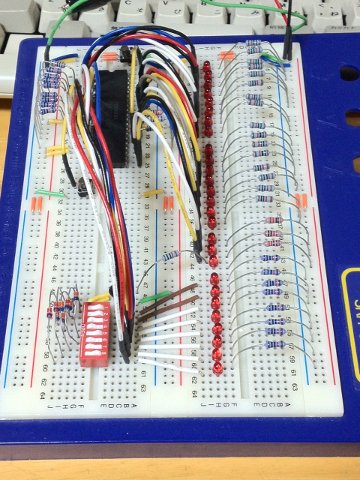

Z80ブレッドボード、NOP命令だけしか実行できないのもアレなので、データバスにDIP-SWとLEDを付けました。
DIP-SWはRD#がアクティブのときだけデータバスにつながるようになっています、1バイトのROMというか（笑）
CPUの創りかたのTD-4のROMとおなじです。 ちなみにこちらが執筆前に製作されたオリジナルのTD-4だそうです。
参考: Z80に関するエントリ、 動画（ニコニコ）はこちら
