2012/02/27
■ [z80]自作Z80 CP/Mマシン(13)

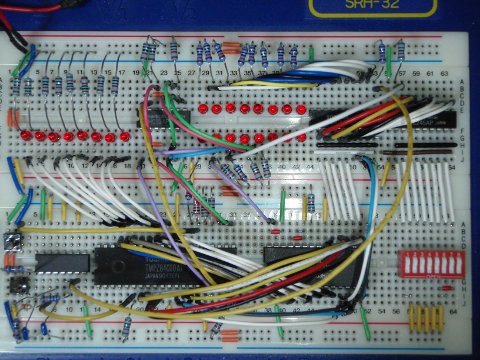

ブレッドボードZ80マイコン、A0〜A7の８本に減らしていたアドレスバスを１６本に戻し、RAMをTC5564APL-15(8Kbyte)からD431000ACZ-85L(128Kbyte)へ変更しました。
これでメモリエリアはオールRAMです。 と言ってもZ80のアドレス空間は64Kbyteなので半分しか使えませんが、、 （＾＾

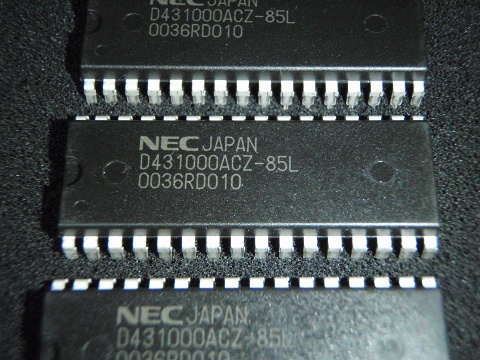

このD431000ACZはヤフオクで１個50円で落札しました（笑
参考: Z80に関するエントリ、 動画（ニコニコ）はこちら
2012/02/22
■ [z80]自作Z80 CP/Mマシン(12)

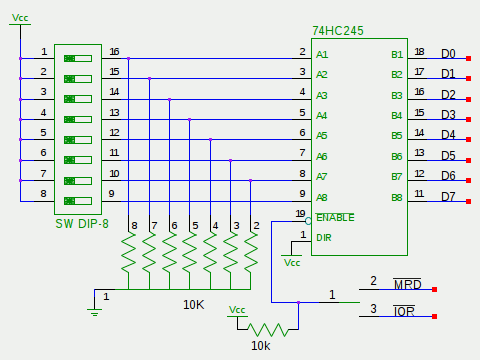

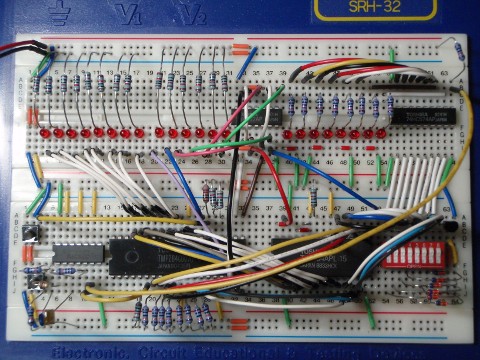

ブレッドボードZ80マイコンのLEDを2段に配置できることに気が付きました、スペースができたのでデータSW回路をトランジスタとダイオードから74HC245バストランシーバの回路に変更。
参考: Z80に関するエントリ、 動画（ニコニコ）はこちら
2012/02/14
■ [z80]自作Z80 CP/Mマシン(11)

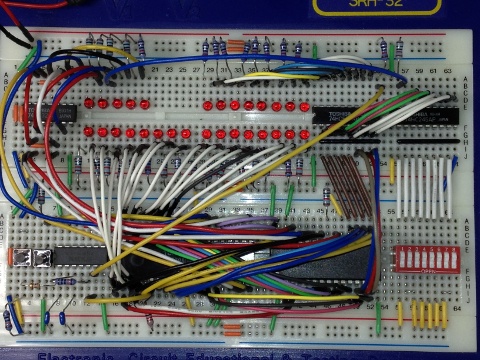

ブレッドボードZ80マイコン、CPUとRAMのみで入出力が何もないのはあまりにつまらないので（笑、 アドレスバスのLEDを減らし8bitラッチの74HC574と74HC32を追加してデータバスのLEDを実行時には出力ポートに切り換え出来るようにしました。 これでLEDチカチカできます。 動画をニコニコにアップしました

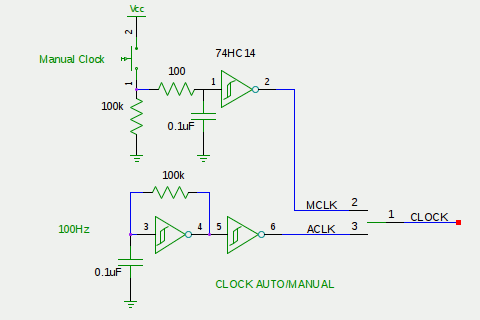

100Hzのシステムクロックとチャタリング除去の手動クロック回路

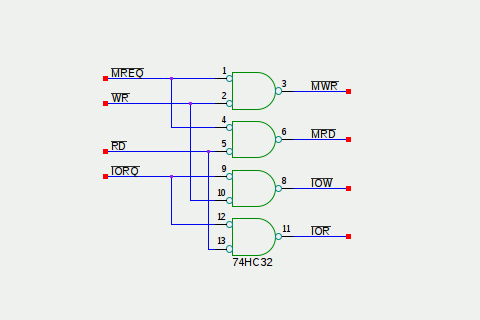

I/Oとメモリーのリードライト信号のデコード回路

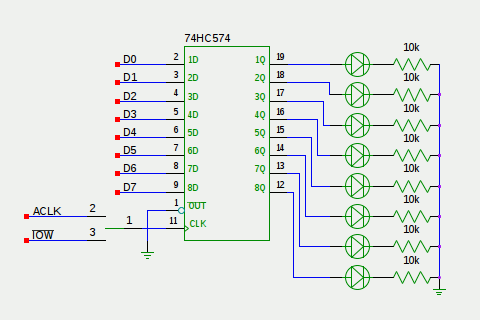

データバスのモニタと切り換えの出力ポート回路
参考: Z80に関するエントリ、 動画（ニコニコ）はこちら
