2010/01/20
■ [etc]オシロスコープ買ってみた、テクトロ 2430A (2)
思ったより高性能・高機能なんで、使うの結構手強いです。

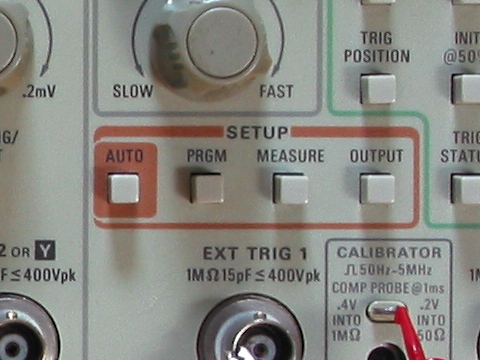

でも、取りあえず [SETUP]-[AUTO] ボタン一発で自動設定してくれる。 なんで単純な測定は簡単だったりする。（これだけじゃもったいないけど）
仕様が英文で分かり辛かったんで作り直してみました。
| Tektronix 2430A Digital Oscilloscope | |
|---|---|
| 周波数帯域 | 150MHz |
| チャンネル数 | 2 ch |
| 同時測定チャンネル数 | 2 ch |
| 同時測定最大サンプリングレート/ch | 100 MSa/s |
| 1ch時最大サンプリングレート | 100 MSa/s |
| 最大シングル・ショット帯域幅 | 40 MHz |
| 最大レコード長 | 1024 pt/sec |
| 最小垂直感度 | 2 mV/div |
| 最大垂直感度 | 5 V/div |
| 立ち上り時間 | 2.33 ns |
| 分解能 | 8 bits |
| 入力インピーダンス | 1 MΩ |
| 入力インピーダンス（切替時） | 50 Ω |
| 入力結合 | AC、DC、GND |
| 最大入力電圧 | 400 Vrms |
| 最大入力電圧#2（インピーダンス #2) | 5 Vrms |
| メインタイムベース - 最小 | 5 ns/div |
| メインタイムベース - 最大 | 5 s/div |
| タイムベース精度 | .0015 % |
| トリガソース | 外部/内部 |
| 最小グリッチトリガ | 2 ns |
| ディスプレイタイプ | CRTモノクロ |
| ディスプレイサイズ | 12.7 cm |

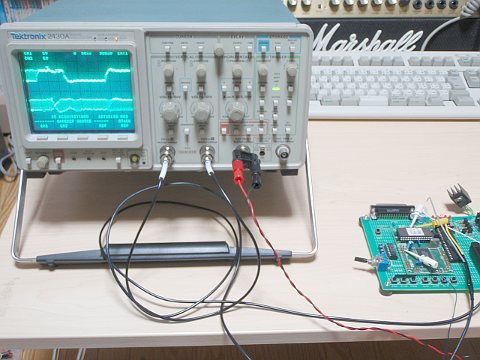

周波数帯域が150MHzなのにサンプリングレートが100MSa/sで、シングルショットが 40MHz、レコード長 1024pt ってところが安く手に入る所以かな？、でも立ち上り時間が 2.33nsだったり最小グリッチトリガ 2nsなんてのは流石。 そんなに速くないロジック回路やマイコンなどの入門には十分（オーバースペック？）。
2009/11/28
■ [etc]オシロスコープ買ってみた、テクトロ 2430A (1)
最近はテクトロやアジレント（旧HP）からも比較的低価格なオシロが出てるんでイロイロ悩んだけど、結局オークションのジャンク扱い品にトライすることに（予算３万以下で！笑）

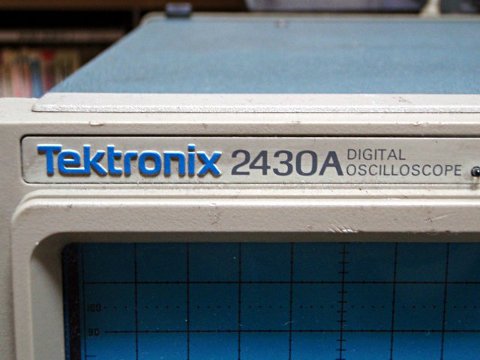

で、テクトロ(Tektronix) 2430A Digital Oscilloscope プローブなしを2万ちょっと（少し高め？）でゲットしました。
もくろみ的にはアナログのデジタルストレージ付きオシロのつもりだったんですが、2430Aはアナログ風なデジタルオシロ、しかも1989年代くらいの機器みたいで何と20年落ちでした、、もちろん使用感ありありですな、、
フォーカスは甘めですが当時は超高額（150万とか250万円だったらしい、、恐）だっただけあって、操作はアナログ的ななんとなく高級なフィール（笑
とりあえず動作も問題無いようなので（精度は？ですが）ラッキーでした
