2015/05/14

[FON]2305Eのカスタムファーム(5)

外出時にハードオフ寄ってみたらFON2305E/2405Eがジャンクコーナーに幾つかあり、値段は300-700円くらいでした、、微妙。

それでは、シリアルコンソールが動くようになったら次にTFTPサーバーを立てます。

例によってOSはUbuntuですが、ソフトウェアセンターから tftpd-hpaをインストールして、設定ファイル /etc/default/tftpdを編集します。

# /etc/default/tftpd-hpa

TFTP_USERNAME="tftp"
# TFTP_DIRECTORY="/var/lib/tftpboot"
TFTP_DIRECTORY="/tftpboot"
# TFTP_ADDRESS="[::]:69"
TFTP_ADDRESS="0.0.0.0:69"
TFTP_OPTIONS="--secure"
RUN_DAEMON="yes"
OPTIONS="-l -s /tftpboot"

tftp用のディレクトリを作りパーミッションの設定とサービスを再起動します。

# mkdir /tftpboot

# chmod 777 /tftpboot

# /etc/init.d/tftpd-hpa restart

参考: ライブUbuntuをネットワークブートする

続く FONに関するエントリ

2015/05/13

[FON]2305Eのカスタムファーム(4)

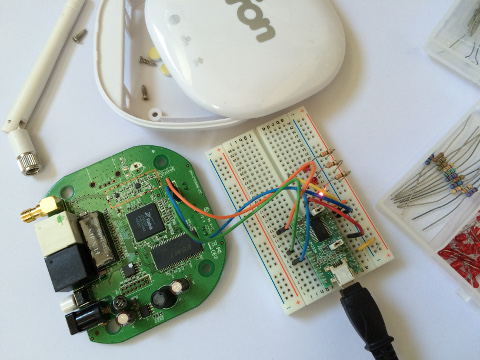

秋月USBシリアル変換モジュールは、バスパワー IO3.3Vで使用しますので J1は1-2間ショート、 J2はショートします。 (モニタできるように PWRON, RXLED, TXLEDに LEDも付けてあります)

No ジャンパ
J1 1-2ショート
J2 ショート

結線は FON2305Eの Rxを1-10kΩでプルアップし、 GNDと Tx、 Rxをクロス接続します。

FON2305E AE-UM232R
1.VCC 未接続
2.Rx(pull-up) ←  1.Tx
3.Tx →  5.Rx
4.GND -  24.GND

シリアルのパラメータは 57600bps data 8bit parity none stop 1bitです。

Ubuntu(Linux)の場合は、ソフトウェアセンターから cuをインストールし端末から

$ sudo cu -s 57600 -l /dev/ttyUSB0

FON2305EにACアダプタを刺し電源を入れると起動メッセージが表示されます。 cuは ~. で終了、 ~? でコマンド一覧です。

参考にした(と言うか、ほぼ内容そのままですが、汗)サイトはこちら

続く FONに関するエントリ

2015/05/12

[FON]2305Eのカスタムファーム(3)

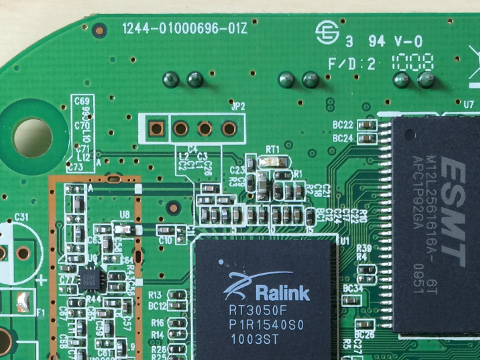

基板上の部品が実装されていないJP2がシリアルポートでピン配置は左端の□から 1.VCC(3.3V) 2.Rx(IN) 3.Tx(OUT) 4.GND です。

私はピンヘッダをハンダ付けして、ブレッドボードにメス-メスのジャンパー線で結線しました。 また信号レベルが3.3Vなので例によって秋月のUSBシリアル変換モジュールを使ってPCと接続します。

続く FONに関するエントリ
